Barcode-Etiketten mit dem Generator drucken

ActiveBarcode: Barcode-Etiketten mit dem Generator drucken
Dieses Beispiel zeigt, wie einfach es ist, Etiketten mit Barcodes zu drucken. Sie können die Position und Größe sowohl der Etiketten als auch der Barcodes in Millimetern angeben.
1


Starten Sie zunächst den ActiveBarcode Generator und erstellen Sie den gewünschten Barcode.


2


Einrichten des Etikettenbogens

Um die Abmessungen der Etiketten und des Etikettenbogens einzustellen, wählen Sie zunächst die Funktion Etikettenbogen einrichten... aus dem Menü Drucken. Der folgende Dialog wird angezeigt:

ActiveBarcode: How to print barcode labels

3


Wählen Sie die gewünschte Etikettenblattdefinition aus der Liste der vordefinierten Etikettenblätter aus. Wenn der von Ihnen benötigte Bogen nicht in dieser Liste enthalten ist, fahren Sie mit dem Einrichten des Etikettenbogens fort:

Geben Sie die gewünschten Abmessungen der Etiketten in Millimetern ein. Schauen Sie sich das Bild auf der rechten Seite des Dialogs an, um zu sehen, welche Werte erforderlich sind. Bitte beachten Sie, dass einige Etikettenblätter keine unbenutzten Ränder haben. In diesem Fall geben Sie einfach 0 für sie ein.

Nachdem Sie alle Daten korrekt eingegeben haben, drücken Sie die Taste Ok.


4


Drucken Sie die Etiketten

Wählen Sie die Funktion Etiketten.. des Menüs Drucken. Sie können die Größe und die Position des Strichcodes auf dem Etikett festlegen. Wenn Sie dies wünschen, klicken Sie auf die Registerkarte Barcode Position. Der folgende Dialog wird angezeigt:

ActiveBarcode: How to print barcode labels


5


Verwenden Sie ein Lineal, um die genaue Position und Größe des Bereichs zu messen, auf den der Strichcode gedruckt werden soll. Sie benötigen 4 Werte:

  • Abstand von der Oberseite des Etiketts
  • Abstand vom linken Rand des Etiketts
  • Breite des Barcodes
  • Höhe des Barcodes
Diese vier Werte geben Sie in den oben gezeigten Dialog ein.

Nachdem Sie alle Daten korrekt eingegeben haben, gehen Sie zurück zur Registerkarte Drucken.


6


Wählen Sie nun die Etiketten aus, die Sie drucken möchten. Der folgende Dialog wird angezeigt:

ActiveBarcode: How to print barcode labels

Wählen Sie zunächst das Etikett aus, mit dem Sie den Druck beginnen möchten, indem Sie dessen Zeile und Spalte eingeben. Geben Sie dann an, wie viele Etiketten Sie drucken möchten. In der Grafik auf der rechten Seite werden die von Ihnen ausgewählten Etiketten visuell dargestellt.

Es sind folgende Druckoptionen verfügbar:

In der derzeitigen Form:
Der Barcode, den Sie gerade im ActiveBarcode Generator entworfen haben, wird gedruckt.

Seriennummern:
Mit dieser Option können Sie Etiketten mit Seriennummern erstellen, die mit dem aktuellen Barcode-Text beginnen. Diese Option ist nur verfügbar, wenn Seriennummern mit der aktuellen Barcode-Texteinstellung möglich sind, d.h. numerisch sein müssen.

Datenquelle:
Sie können die Datenquelle verwenden, um Daten zu importieren.
Beispiel für die Verwendung der Datenquelle.

Drücken Sie abschließend die Schaltfläche Jetzt drucken und die Barcode-Etiketten werden gedruckt.

Drucken von Barcodes auf Endlosetiketten

Hier zeigen wir Ihnen, wie Sie den ActiveBarcode Generator so einrichten, dass Sie Endlosetiketten mit einem Etikettendrucker drucken können.


1

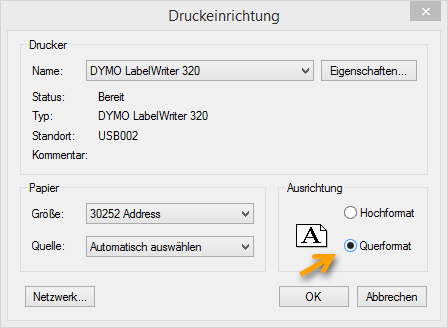

Verwenden Sie die Funktion Drucken / Druckereinrichtung, um den Etikettendrucker auszuwählen und die Ausrichtung auf Landschaft einzustellen.:

ActiveBarcode: Print barcodes on continuous labels


2

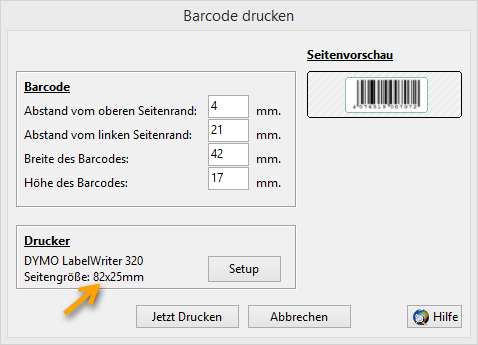

Verwenden Sie dann die Funktion Drucken / Ein Barcode, um zu sehen, welche Seitengröße der Drucker bietet:

ActiveBarcode: Print barcodes on continuous labels


3

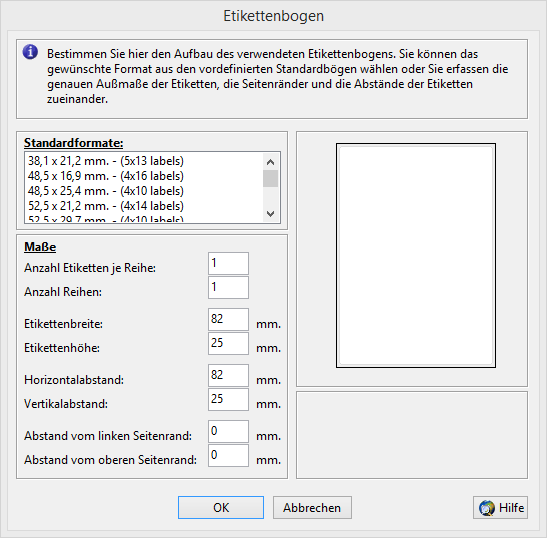

Stellen Sie nun die Etikettengröße mit der Funktion Drucken / Etikettenbogen einrichten ein. Die Standardformate können Sie hier nicht verwenden und werden daher nicht berücksichtigt. Geben Sie nun die soeben ermittelten Werte ein. Sie ersetzen die in diesem Beispiel verwendeten Maße von 82 und 25 mm durch Ihre Werte. Sie akzeptieren einfach die anderen Werte (0 und 1).

ActiveBarcode: Print barcodes on continuous labels


4

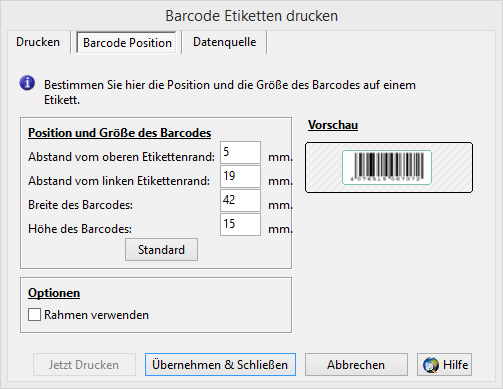

Schließlich können Sie die Etiketten mit der Funktion Drucken / Etiketten drucken ausdrucken. Vergessen Sie aber nicht, die Position des Barcodes auf den Etiketten vorher über die Registerkarte Barcode Position festzulegen.

ActiveBarcode: Print barcodes on continuous labels

5


Klicken Sie auf Jetzt drucken und schon sind Sie fertig!
